Диагностика системы орошения дорожного катка

Опубликовано: 11.08.2026

Система орошения вальца дорожного катка выполняет одну понятную функцию — не давать асфальтобетонной смеси прилипать к металлу. Когда она работает штатно, оператор просто не замечает её существования. Проблемы начинаются там, где появляется налипание, неравномерное смачивание или полный отказ подачи воды. Диагностику таких ситуаций целесообразно вести системно, от очевидного к скрытому.

Что входит в контур орошения

Прежде чем искать неисправность, стоит представлять физический состав системы. Типичная схема включает несколько узлов:

При поиске причины идут по потоку — от бака и насоса к распылителям. Состав компонентов удобно сверять по категории «система орошения дорожного катка», не меняя исправные элементы методом исключения.

• Бак с водой и заливной горловиной
• Насос (электрический или с приводом от гидравлики)
• Фильтр грубой очистки на линии всасывания
• Магистральные трубки и шланги от насоса к вальцу
• Распределительную трубу (перфорированную) вдоль вальца
• Форсунки или отверстия распылителя
• Обратный клапан и, в некоторых схемах, редуктор давления

Каждый из этих элементов способен стать причиной отказа или ухудшения работы. Понимание схемы экономит время при поиске.

Внешние признаки неполадок

Диагностика начинается с наблюдения. То, как валик ведёт себя при уплотнении, уже даёт подсказки:

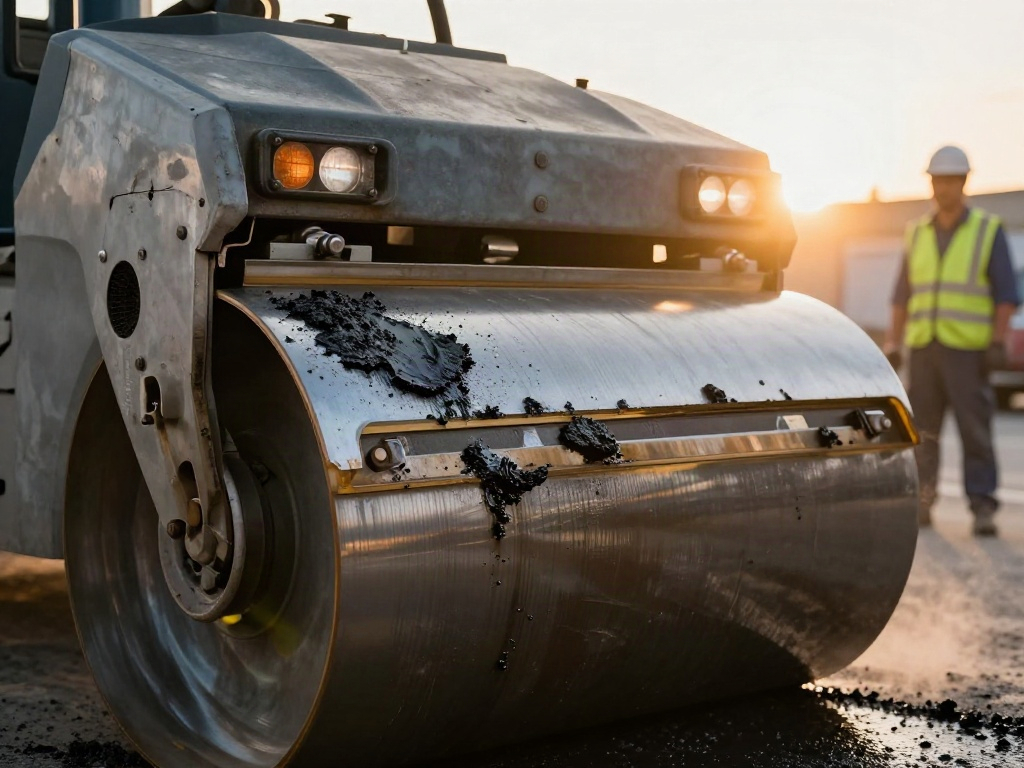

• Местное налипание смеси — на части поверхности вальца вода не поступает. Вероятны засорения отдельных форсунок или деформация распределительной трубы.
• Сплошное налипание по всей окружности — вода либо не подаётся совсем, либо подаётся в объёме, недостаточном для образования водяной плёнки.
• Струйное смачивание вместо мелкодисперсного — забиты распылители, давление превышает расчётное или форсунки повреждены механически.
• Подтёки воды под катком в стояночном положении — не держит обратный клапан или нарушена герметичность магистрали.

Симптомы не всегда указывают на единственную причину, но сужают круг поиска заметно.

Пошаговая проверка контура

Алгоритм диагностики строится по принципу исключения: от самого доступного узла к более сложному.

Шаг первый — уровень и качество воды

Банальная проверка бака. Недостаточный уровень приводит к захвату воздуха насосом, что проявляется как прерывистая подача или полный отказ. Отдельный момент — чистота воды. Механические примеси, ржавчина, песок быстро забивают фильтр и форсунки. Если вода берётся из открытых водоисточников, проблема возникает регулярно.

Шаг второй — фильтр всасывающей линии

Засорённый фильтр — одна из самых частых причин слабого потока. Насос работает, но не может прокачать нужный объём. Фильтр извлекается, промывается, при необходимости очищается механически. Сетчатые фильтры склонны к деформации ячеек — если сетка прорвана, крупный мусор пойдёт дальше по контуру.

Шаг третий — работа насоса

Если фильтр чист, а воды на выходе нет или её мало, проверяют сам насос. Электронасос диагностировать проще: наличие напряжения на клеммах и звук работы говорят об электрической части. Гидронасосы с приводом от основной гидравлики требуют проверки давления на линии управления. Признак износа насоса — шум, нагрев корпуса, падение производительности при нормальном давлении на входе.

Шаг четвёртый — магистраль и соединения

Трещины в шлангах, срывы хомутов, перегибы трубок — всё это снижает давление на выходе. Визуального осмотра достаточно в большинстве случаев. Скрытые дефекты (микротрещины) проявляются при рабочем давлении: на холодной системе течи может не быть, а под нагрузкой появляется.

Шаг пятый — распределительная труба и форсунки

Конечный элемент контура. Перфорированная труба забивается отложениями из воды, особенно при длительных простоях. Форсунки прочищают механически — мягкой проволокой или продувкой. Агрессивные способы (сверло, жёсткая щётка) деформируют сопло и нарушают факел распыла.

Если после прочистки форсунок факел остаётся неравномерным, имеет смысл проверить давление в распределительной трубе манометром. Низкое давление при нормальной работе насоса указывает на утечку выше по контуру.

Типичные ошибки при диагностике

Практика показывает несколько повторяющихся сценариев, которые усложняют ремонт:

• Замена насоса при забитом фильтре. Симптомы похожи — нет воды. Но замена дорогого узла не решает проблему, если на входе стоит пробка из грязи.
• Игнорирование обратного клапана. Если клапан не держит, вода стекает из магистрали обратно в бак. При запуске насос тратит время на заполнение контура, что выглядит как задержка подачи.
• Прочистка только части форсунок. Если забиты три из двенадцати, оператор может не заметить проблему на глаз. Но налипание появится именно на соответствующем участке вальца.
• Использование воды с химическими добавками без промывки контура. Некоторые добавки против налипания образуют осадок при контакте с жёсткой водой. Контур приходится промывать после каждого сезона.

Сезонная профилактика вместо ремонта

Большинство неисправностей системы орошения — следствие отсутствия регулярного обслуживания. Минимальный набор действий, который исключает типовые проблемы:

1. Промывка бака и заливной горловины перед началом сезона
2. Проверка и очистка фильтра всасывающей линии раз в месяц при интенсивной эксплуатации
3. Продувка распределительной трубы и форсунок по окончании рабочей смены (особенно при использовании грязной воды)
4. Осмотр шлангов и хомутов на предмет старения резины и ослабления креплений
5. Консервация контура на зимний период: слив воды, продувка сжатым воздухом

Зимний слив критичен. Остаточная вода в распределительной трубе и нижних точках контура при замерзании разрывает трубки и деформирует форсунки. Весной это обнаруживается как множественные микротечи и неравномерное распыление.

Когда диагностика не помогает

Бывают ситуации, когда все узлы визуально исправны, фильтр чист, насос работает, а вода на вальец не поступает. Здесь возможны менее очевидные причины:

• Завоздушивание контура — воздух в магистрали не даёт воде пройти. Решается установкой воздухоотводчика или последовательным стравливанием через форсунки.
• Неправильная установка обратного клапана — если клапан стоит «в обратную сторону», вода физически не пойдёт к вальцу.
• Внутреннее разрушение шланга — резиновая вставка может отслоиться от оплетки и создать заслон внутри шланга. Внешне шланг выглядит целым.

Такие случаи требуют терпения и методичной проверки каждого участка контура по отдельности.

Запишите, какая ветвь была причиной

После устранения неисправности полезно отметить в журнале конкретную причину: фильтр, насос, пережатый рукав, загрязнённая форсунка или другой элемент. Такая история быстро показывает повторяющиеся слабые места системы и помогает готовить обслуживание до следующего сезона.

Итоговый ориентир

Диагностика системы орошения дорожного катка не требует сложного оборудования — достаточно манометра, визуального осмотра и последовательного подхода. Начинать стоит с простого: уровень воды, состояние фильтра, целостность шлангов. Насос и распределительная труба проверяются позже, когда более вероятные причины исключены. Регулярная промывка контура и зимний консервационный слив предотвращают подавляющее большинство поломок, связанных с этой системой.
