Диференціальний автоматичний вимикач - це пристрій, що об'єднує в собі функції ПЗВ і звичайних автоматичних вимикачів. Спосіб його підключення до мережі в деякому сенсі аналогічний монтажу автомата або пристрою захисного відключення. Розглянемо можливі схеми підключення.
Читайте також статтю про вибір між установкою дифавтомати і УЗО.
Однофазна мережа 220 В
У звичайних багатоквартирних і приватних будинках, як правило, використовується однофазна мережа. В такому випадку встановлюється двополюсний діффавтомат. Схема підключення дифавтомати в однофазної мережі може бути 2 видів.

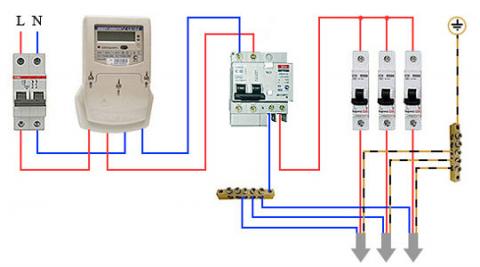

Пристрій встановлюється після електричного лічильника.
Однак дана схема має істотний недолік. При такому підході набагато важче знайти причину виходу з ладу елемента в мережі. Тому на практиці краще застосовувати інший варіант.

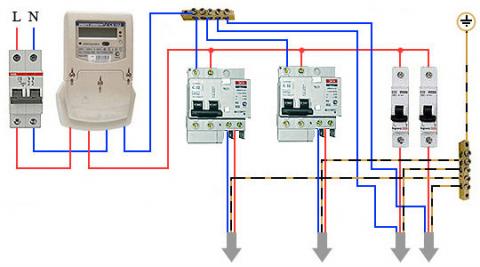

Оптимальна схема підключення диференціального автомата, де кожна окрема група проводів пов'язана з відповідним пристроєм. Якщо один автоматичний вимикач відключиться, інші продовжать незалежно один від одного працювати.
Трифазна мережа 380 В

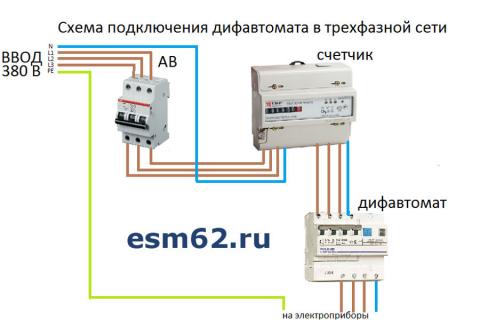

У трифазних мережах застосовуються чотирьох полюсні диференціальні автоматичні вимикачі. Схема підключення дифавтомати в трифазній мережі наступна:
Подібна схема актуальна для котеджів і нових будинків, і тих випадках, коли необхідно витримувати велике навантаження від електричних приладів. Ще одне місце застосування - гараж. І тоді можна буде користуватися навіть зварювальними апаратами та іншим потужним обладнанням.
Схема без заземлення

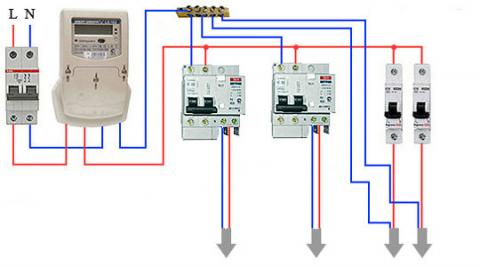

Представлені схеми до цього підключалися із заземленням. Тепер розглянемо мережу напругою 220 вольт без PE-захисту. Хоч такий варіант і зустрічається рідко, але має місце бути. Тоді знадобитися наступна схема:
проводити електромонтажні роботи за таким принципом не рекомендується, тому що він не є безпечним. І якщо у Вашому старому будинку саме така система електропроводки, то бажано її замінити відповідно до сучасного стандартами.
